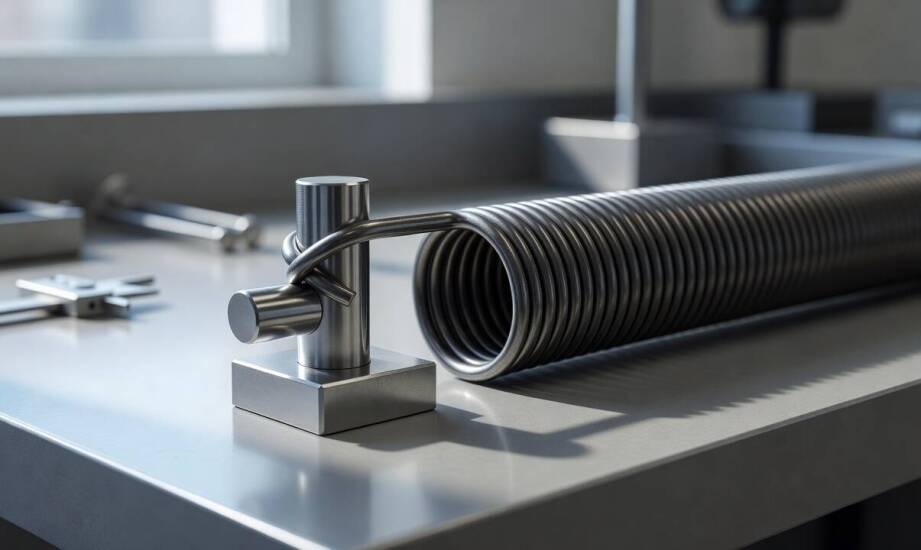

Jak zakończenia sprężyn naciągowych wpływają na montaż, naprężenia i trwałość pracy

Wiele przedsiębiorstw zlecających wykonanie elementów sprężystych napotyka problem związany z tym, że identyczny korpus uzwojenia pracuje zupełnie inaczej po zmianie samego typu zakończenia. Zmiana standardowego zaczepu maszynowego na wariant krzyżowy lub dodanie haka otwartego potrafi całkowicie zmodyfikować rozkład sił w układzie. Dzieje się tak nawet przy rygorystycznym zachowaniu tej samej grubości drutu i liczby zwojów. Element mocujący nie tylko łączy detal z maszyną, ale przejmuje na siebie pierwsze uderzenie obciążenia.

Przeczytaj również: Jak kancelaria adwokacka wspiera klientów w sprawach o pozbawienie władzy rodzicielskiej?

Jak typ oczka zmienia kierunek siły i luz?

Oczko typu C tworzy regularną, zamkniętą pętlę, która kieruje siłę roboczą wzdłuż osi sprężyny i skutecznie minimalizuje luz boczny podczas montażu. Zaczep w kształcie litery S otwiera się na zewnątrz, co ułatwia instalację w trudno dostępnych i ciasnych przestrzeniach. Taka konstrukcja ma swoje konsekwencje mechaniczne, ponieważ wydłuża drogę przenoszenia siły i zwiększa moment zginający na delikatnym przejściu z uzwojenia. Oczko krzyżowe przenosi punkt zaczepu dokładnie w sam środek średnicy korpusu. Takie geometryczne rozwiązanie zmniejsza mimośrodowość obciążenia i obniża ryzyko miejscowego odkształcenia drutu pod wpływem wysokiego naprężenia.

Przeczytaj również: Jakie produkty można sprzedawać w automatach vendingowych?

Różnica w luzie montażowym zależy bezpośrednio od wybranego wariantu i wielkości samego detalu. W nowoczesnych układach precyzyjnych to właśnie kształt ucha decyduje o tym, czy mechanizm pracuje ze ściśle założonym wydłużeniem, czy boryka się z niekontrolowanym, szkodliwym luzem. Wybór odpowiednio wyprofilowanego ucha potrafi wyraźnie zmniejszyć nagromadzenie naprężeń na wewnętrznej stronie gięcia, co bezpośrednio przekłada się na kulturę pracy urządzenia.

Przeczytaj również: Rola walizek skórzanych w budowaniu wizerunku profesjonalisty

Kiedy zaczep zwiększa ryzyko przeciążenia?

Zakończenie charakteryzujące się ostrym zagięciem podnosi ryzyko pęknięcia zmęczeniowego przy długotrwałych obciążeniach cyklicznych. Promień gięcia pętli jest w takich przypadkach znacznie mniejszy niż w łagodnym oczku maszynowym. W środowisku o dużej wilgotności lub w miejscach narażonych na działanie agresywnej chemii takie przewężenie staje się naturalnym ogniskiem rozwoju korozji naprężeniowej. Alternatywne oczko krzyżowe ułatwia stabilne prowadzenie detalu w prowadnicach maszyn, ponieważ punkt przyłożenia siły leży bliżej osi symetrii i bardzo dobrze tłumi szkodliwe drgania poprzeczne. W wymagających warunkach przemysłowych postawienie na pętlę o łagodnym promieniu gięcia pozwala uniknąć nagłych awarii sprzętu.

Właściwie dobrana sprężyna naciągowa wymaga szczegółowej analizy nie tylko obciążenia docelowego, lecz także dynamiki pracy i specyfiki całego otoczenia. Producent elementów z drutu Sprintex realizuje zlecenia na detale o grubości od 0,3 mm, produkując między innymi warianty naciągowe, ściskowe oraz skrętne. Firma z Lipowej dostosowuje kształt pętli i dobór materiału do ścisłych wymagań przemysłu ciężkiego, spożywczego czy włókienniczego. Produkcja ze stali nierdzewnej i sprężystej pozwala dopasować właściwości fizyczne zaczepu do konkretnych obciążeń, niezależnie od wielkości realizowanej serii.

Wpływ materiału i mocowania na pracę układu

W przetwórstwie mięsnym i przemyśle spożywczym wykorzystywana jest niemal wyłącznie wysokiej jakości stal nierdzewna, która skutecznie zapobiega korozji i spełnia rygorystyczne normy higieniczne. Gładkie oczka maszynowe bez ostrych zagięć, szczelin i załamań ułatwiają w tym przypadku codzienne mycie linii produkcyjnych przy użyciu silnych detergentów. W zaawansowanej branży włókienniczej zastosowanie oczka krzyżowego zapewnia bardzo stabilne napięcie przędzy przy ekstremalnie dużych prędkościach roboczych nowoczesnych maszyn przędzalniczych. Elementy z drutu muszą tam reagować na mikrozmiany obciążenia w ułamkach sekund.

Aplikacje z sektora ciężkiego, w tym wydajne prasy hydrauliczne oraz maszyny budowlane, wymagają stosowania znacznie grubszych drutów i pętli z mocno poszerzonym promieniem gięcia. Taki zabieg technologiczny zmniejsza lokalną koncentrację wysokich naprężeń i wyraźnie wydłuża okres bezawaryjnej eksploatacji całego węzła kinematycznego. Ogromne znaczenie ma również sam sposób osadzenia elementu na sworzniu. Swobodne zawieszenie na haku daje zupełnie inne rezultaty niż sztywne, ciasne zakotwiczenie w uchu montażowym. Każda z tych metod określa, czy siła działa czysto osiowo, czy generuje w materiale ukryte momenty zginające.

Odpowiednio zaprojektowane i wyprofilowane zakończenie nie jest wyłącznie drobnym detalem montażowym, który ułatwia założenie części na maszynę. To zasadniczy element konstrukcyjny, decydujący o ostatecznym rozkładzie naprężeń wewnętrznych, stabilności prowadzenia ruchu oraz ogólnej trwałości mechanizmu. Skrupulatna analiza specyfiki zaczepów na początkowym etapie projektowania pozwala inżynierom skutecznie uniknąć problemu przedwczesnego pękania uzwojenia w najmniej oczekiwanym momencie.
